Projet



Construite en 1970, la tour Aurore est l’une des premières tours réalisées à La Défense. Désaffectée pendant des années, un temps promise à la démolition, Aurore va finalement être lourdement restructurée pour s’offrir une nouvelle vie :

  • Une surélévation de 6 niveaux va porter le nombre d’étages de superstructures de 27 à 33 niveaux
  • Les 5 niveaux d’infrastructures et le niveau hall vont être profondément remaniés (changement de destination, modification des escaliers…)
  • L’intérieur du noyau central va lui aussi être totalement revu pour s’adapter aux évolutions des ascenseurs et des corps d’état techniques



©Viguier-Sistostudio-Orpheo



Situé à côté de la tour, le bâtiment de l’ancienne agence BNP sera lui en revanche complètement démoli et laissera sa place à un « pavillon » qui regroupera sur huit niveaux une multitude de services (coworking, business center, auditorium…).



©Viguier-Sistostudio-Orpheo




Mission



Maîtrise d’œuvre structure complète :

  • Conception structurale de la tour et du pavillon ;
  • Réalisation du dossier de consultation des entreprises pour la partie structure
  • Suivi des travaux et visa des plans d’exécution



©Viguier-Sistostudio-Orpheo

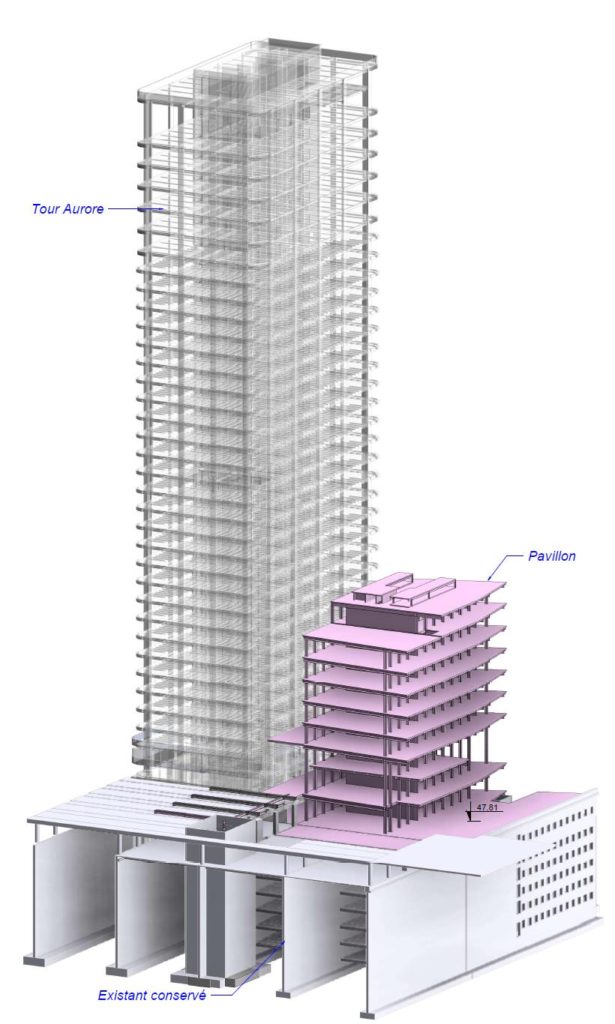

L’ensemble des plans de structure du projet sont produits à l’aide d’un modèle 3D développé sous Revit, modèle intégrant à la fois les structures neuves et les structures existantes conservées :






L’essentiel



Client : Aermont – SNC AER2

AMOA : ORFEO développement

Architectes : Jean-Paul Viguier et associés, Sisto Studios

MOE Structures : setec tpi

Période : 2017 – 2021




©Viguier-Sistostudio-Orpheo

en bref


118 mhauteur tour
6niveaux superstructuresajoutés à la tour
32 500 m²surface plancher tour

Caractéristiques principales :

Tour :

  • 5 niveaux d’infrastructures existants
  • 27 niveaux de superstructures existants
  • 6 niveaux de superstructures ajoutés
  • hauteur : 118m par rapport au parvis
  • surface de plancher : 32 500 m²

Pavillon :

  • 8 niveaux de superstructure
  • hauteur : 35m par rapport au niveau entrepont
  • surface de plancher : 6 000 m²
©Viguier-Sistostudio-Orpheo

La conception structurelle, tant pour la restructuration de la tour que pour la création du pavillon, s’est faite dans l’optique de respecter les structures existantes conservées :

  • la surélévation de la tour est réalisée par des planchers mixtes permettant de limiter le poids et restant dans les marges des poteaux et du noyau existant.
  • le pavillon est réalisée en charpente métallique et reprend la trame du parking existant sur lequel il vient d’appuyer.

La conception des structures neuves s’est donc accompagnée d’une vérification des structures existantes pour vérifier leur compatibilité.

 ©Viguier-Sistostudio-Orpheo

La démarche BIM : de Revit à Pythagore


setec tpi a conçu l’ensemble de la structure du projet sur Revit Structure, en intégrant les structures existantes conservées (tour existante, parking sous pavillon), afin de vérifier l’adéquation des structures crées avec les existants conservés.

La maquette Revit a ensuite été exportée sur le logiciel de calcul aux éléments finis PYTHAGORE, développé par setec tpi. Cela a permis un gain de temps important pour la construction du modèle tour + pavillon (y compris existants).
©Viguier-Sistostudio-Orpheo
